نظرة عامة على المنتج

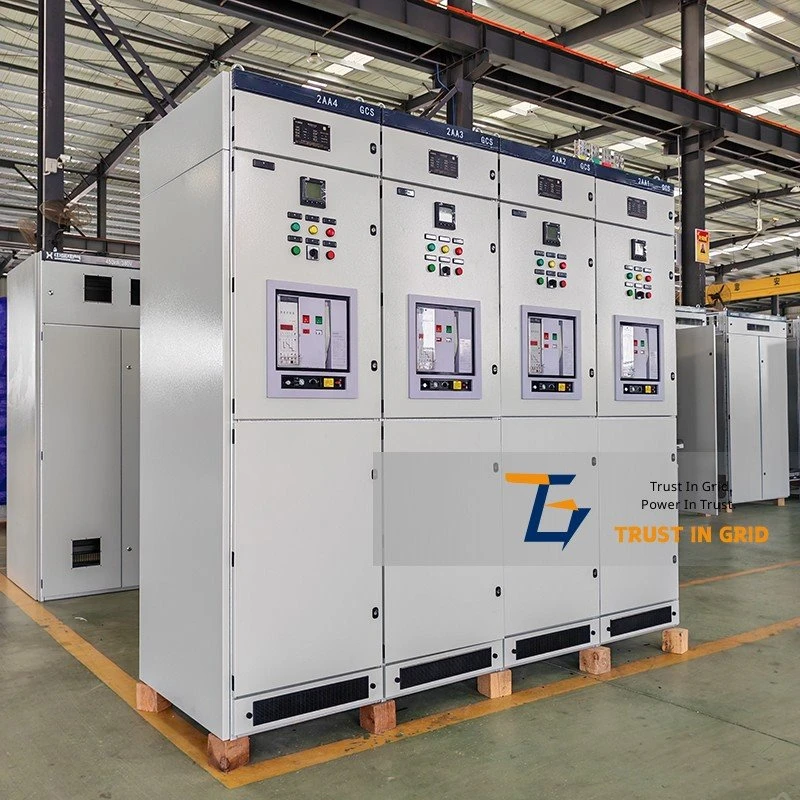

إن لوحة المفاتيح القابلة للسحب ذات الجهد المنخفض GCS عبارة عن جهاز توزيع جهد منخفض- معياري وعالي الأداء، وقد تم تصميمه وتصنيعه بما يتوافق بشكل صارم مع معيار IEC 61439. إنها تستخدم بنية موحدة لوحدات الوحدات القابلة للسحب، والتي تم تطويرها خصيصًا للتطبيقات الصناعية وتطبيقات البنية التحتية الحديثة التي تتطلب استمرارية عالية في إمداد الطاقة، وسهولة الصيانة، والتكامل الذكي. باعتباره مركزًا للتحكم في المحركات (MCC) ومركزًا لتوزيع الطاقة يعمل بكامل طاقته، فإن هذا الجهاز، بفضل قابليته المتميزة للتطوير ودرجة الحماية العالية وخيارات التحكم الذكي المتقدمة، يوفر حلاً موثوقًا وفعالًا لتوزيع الطاقة وإدارتها للقطاعات العالمية المهمة مثل توليد الطاقة والبتروكيماويات والتصنيع -الواسع النطاق ومراكز البيانات.
المواصفات الفنية
|
فئة المعلمة |
المواصفات الفنية |
|
تصنيف الجهد التشغيلي |
400 فولت / 690 فولت، تيار متردد 50/60 هرتز |
|
تصنيف الجهد العزل |
1000 فولت تيار متردد |
|
التصنيف الحالي (قضيب التوصيل الرئيسي) |
ما يصل إلى 5000A |
|
تصنيف قصير-الوقت الذي يتحمل التيار (Icw) |
80 كيلو أمبير (RMS) @ 1 ثانية (نموذجي، ويمكن تصميمه وفقًا للمتطلبات) |
|
تصنيف الذروة الصمود الحالي (Ipk) |
176 كيلو أ |
|
قدرة الكسر المقدرة (ICu) |
متوافق مع IEC 60947-2، حتى 120 كيلو أمبير |
|
درجة الحماية (رمز IP) |
معيار IP41، IP42؛ الخيارات: IP43، IP54 |
|
تصنيف دفعة تحمل الجهد (Uimp) |
8 كيلو فولت |
|
معايير المطابقة |
IEC 61439-1 وIEC 61439-2 (الجمعيات التي تم اختبارها من النوع، TTA) |
الميزات الأساسية
1. نمطية استثنائية وقابلية للتوسع:استنادًا إلى تصميم الشبكة المعيارية الذي أثبت كفاءته، فإن جميع الوحدات الوظيفية (MCC، ووحدة التغذية، والتعويض) عبارة عن أدراج موحدة وقابلة للسحب تدعم التبديل السريع عبر الإنترنت. يمكن إجراء الصيانة أو التوسيع دون إيقاف تشغيل طاقة النظام بالكامل، مما يزيد من توافر النظام إلى الحد الأقصى.
2. المساحة والأداء الأمثل:يتميز الجهاز بتصميم تخطيطي عالي الكثافة{{0}، مما يوفر من أثر التثبيت بشكل كبير مع ضمان تبديد الحرارة والخلوص الكهربائي بشكل مناسب. لقد خضع نظام التوصيل الرئيسي لاختبار النوع -الكامل، حيث يتمتع بثبات ديناميكي وحراري ممتاز لضمان سلامة النظام في ظل ظروف الأعطال الشديدة.
3. تعزيز السلامة والتشابك:يمنع التشابك المزدوج الميكانيكي والكهربائي القياسي سوء التشغيل. تتميز وحدات الأدراج بثلاثة أوضاع آمنة: متصلة، واختبارية، وغير متصلة، مما يوفر حماية عزل مادية موثوقة للمشغلين.
4. منصة التكامل الذكي:يمكن أن يكون بمثابة المكون الأساسي لنظام توزيع الطاقة الذكي، حيث يدمج بسلاسة قواطع الدائرة الذكية، وواقيات المحركات، وأجهزة القياس متعددة الوظائف-، ويدعم بروتوكولات الاتصالات الصناعية السائدة مثل Profibus-DP، وModbus TCP/IP، وEthernet/IP لتحقيق مراقبة شاملة عن بعد، وإدارة الطاقة، والصيانة التنبؤية.
5. التصميم المتكيف عالميًا:تم تصميمه والتحقق منه وفقًا لمعايير IEC، مما يضمن الامتثال الفني العالمي والسلامة وقابلية التشغيل البيني. يمكنها تلبية متطلبات شبكات وبيئات الطاقة الإقليمية المختلفة.
التطبيقات النموذجية
تم تصميم هذا الجهاز خصيصًا للتطبيقات المهمة ذات المتطلبات الصارمة لمرونة التوزيع والموثوقية والذكاء. تشمل التطبيقات الأساسية ما يلي:
الصناعة الثقيلة والتصنيع
مراكز التحكم في المحركات ومراكز توزيع الطاقة الكبيرة-في صناعات مثل المواد الكيميائية والأدوية والسيارات وأشباه الموصلات.
الطاقة والمرافق
محطات توليد الطاقة وأنظمة الطاقة المساعدة في محطات توليد الطاقة والمنصات البحرية والمحطات الفرعية ومحطات معالجة المياه.
بنية أساسية-واسعة النطاق
أنظمة توزيع الطاقة ذات الجهد المنخفض- الأساسية في مراكز البيانات والمطارات والنقل بالسكك الحديدية والمجمعات التجارية.
تكامل النظام
باعتبارها منصة موحدة لتوزيع الطاقة والتحكم لخطوط الإنتاج الآلية المعقدة أو أنظمة العمليات.
